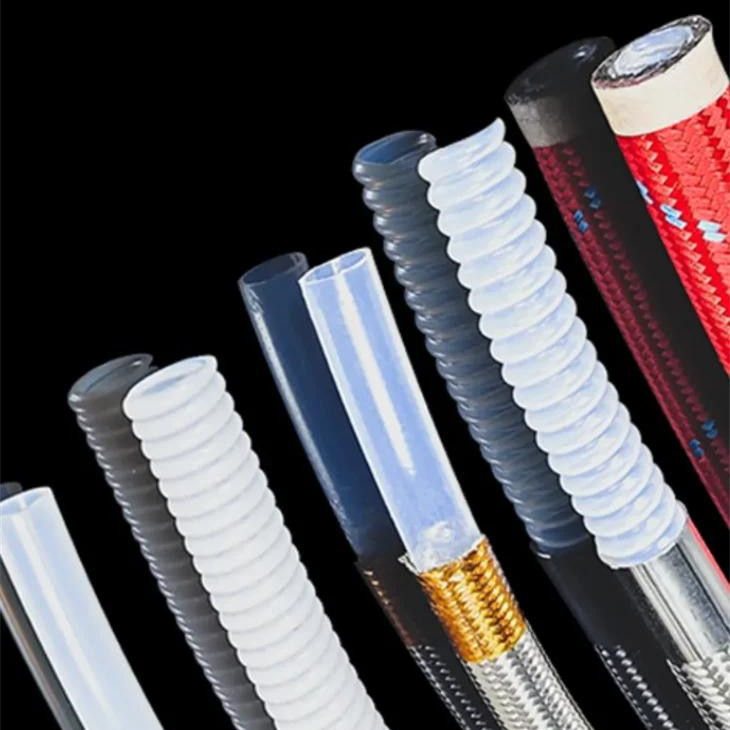

Hos Jalinan SS Bergaris PTFE Berbelit-belit
Hos jalinan keluli tahan karat bergaris PTFE yang berbelit-belit ialah penyelesaian yang sangat fleksibel dan tahan lama untuk memindahkan bahan kimia, gas dan cecair yang agresif merentasi pelbagai suhu dan tekanan. Ia menggabungkan rintangan kimia pelapik PTFE dengan kekuatan dan perlindungan jalinan keluli tahan karat.
Memasang hos jalinan keluli tahan karat bergaris PTFE yang berbelit-belit melibatkan pemotongan hos dengan bersih menggunakan roda pemotong, meluncurkan soket pada hos, mengasingkan jalinan daripada pelapik, memasukkan ferrule di antaranya dan memasangkan ferrule ke dalam soket untuk mencipta pengedap termampat-kalis bocor. Teknik yang betul mengelakkan keriput dan memastikan sambungan-tekanan tinggi yang selamat.
Langkah-demi-Prosedur Pemasangan Langkah
Potong Hos:Ukur dan balut hos dengan pita, kemudian gunakan roda pemotong pada pengisar untuk potongan bersih, elakkan gergaji besi yang boleh merosakkan pelapik PTFE.
Pasang Soket:Tanggalkan pita, luncurkan soket (nat soket) ke hos, dan tolaknya sedikit ke belakang.
Jalinan berasingan:Gunakan pemutar skru kecil atau pilih untuk memisahkan jalinan keluli tahan karat dengan perlahan daripada pelapik PTFE berbelit dalam, mewujudkan jurang untuk ferrule.
Sisipkan Ferrule:Tolak ferrule (atau lengan) antara pelapik PTFE dan jalinan keluli tahan karat. Pastikan pelapik sesuai di dalam ferrule dan jalinan berada di luar.
Pemasangan tempat duduk:Pelincir puting (pemasangan) dan masukkan ke dalam soket dengan tangan, pastikan puting memasuki diameter dalam pelapik PTFE.
Ketatkan Sambungan:Lindungi soket dalam naib dan gunakan sepana pemasangan AN yang sesuai untuk mengetatkan puting sehingga soket hampir siram, mewujudkan pengedap mampatan yang selamat.
Ujian:Uji tekanan pemasangan untuk memastikan tiada kebocoran.
Petua Utama
- Gunakan Kelengkapan yang Betul:Oleh kerana PTFE adalah kaku, kelengkapan khas dan proprietari diperlukan berbanding pengapit hos getah standard.
- Mencegah Kekerutan:Membungkus hos dengan pita sebelum memotong menghalang keluli jalinan daripada longgar.
- Komponen Guna Semula:Banyak kelengkapan direka bentuk untuk ditanggalkan dan diguna semula.
Ciri-ciri
Fleksibiliti
Konvolusi heliks dalam pelapik PTFE membolehkan jejari lenturan yang lebih ketat daripada alternatif-lubang licin, mengurangkan kekusutan dan memudahkan pemasangan di ruang-lokasi yang terhad.
Rintangan Kimia
PTFE (polytetrafluoroethylene) ialah bahan lengai yang tahan kepada hampir semua bahan kimia, menjadikan hos serasi dengan pelbagai jenis cecair, termasuk metanol, minyak, penyejuk dan bahan kimia industri yang keras.
Toleransi Suhu dan Tekanan Tinggi
Jalinan keluli tahan karat memberikan kekuatan dan perlindungan, membolehkan hos beroperasi dalam julat suhu yang luas (biasanya -85 darjah F hingga 500 darjah F atau lebih, bergantung pada produk tertentu) dan mengendalikan aplikasi tekanan tinggi dan vakum.
Pembinaan Tahan Lama
Jalinan keluli tahan karat 304 melindungi tiub PTFE dalaman daripada lelasan, getaran dan haus dan lusuh am, menyumbang kepada hayat perkhidmatan yang lebih lama.
Menyiram sendiri-
Lilitan lingkaran-nada terbuka direka bentuk untuk-menyiram sendiri, yang memudahkan prosedur pembersihan dan menjadikannya sesuai untuk aplikasi-ketulenan tinggi.
Pilihan Pelesapan Statik
Pelapik PTFE konduktif (hitam) tersedia untuk aplikasi yang melibatkan-cecair rintangan tinggi pada halaju tinggi, yang membantu menghilangkan pengumpulan elektrik statik dan menghalang kegagalan hos bencana.
|
Harta benda |
Butiran |
||||||
|
Bahan Tiub Dalam |
PTFE (Polytetrafluoroethylene), selalunya lancar dan berbelit-belit. |
||||||
|
Pengukuhan/Penutup |
Jalinan keluli tahan karat 304, yang memberikan ketahanan, kekuatan dan rintangan tekanan. |
||||||
|
Julat Suhu |
Biasanya dari -85 darjah F hingga 500 darjah F (-65 darjah hingga 360 darjah ) atau lebih tinggi, bergantung pada produk tertentu. |
||||||
|
Penilaian Tekanan |
Mampu mengendalikan julat yang luas, daripada vakum penuh kepada tekanan sehingga 3000 psi, berbeza mengikut saiz dan produk tertentu. |
||||||
|
Kelebihan Utama |
Konvolusi memberikan jejari selekoh yang unggul dan fleksibiliti yang sangat baik, yang menghalang kekusutan dan membolehkan pemasangan lebih mudah dalam ruang yang sempit. |
||||||
|
Pembersihan |
-putaran lingkaran nada terbuka selalunya-menyiram sendiri, yang memudahkan prosedur pembersihan yang lebih mudah |
||||||
Aplikasi
Hos jenis ini digunakan merentasi pelbagai sektor di mana kebolehpercayaan dan rintangan kepada keadaan melampau adalah kritikal:
Pemindahan Kimia
Untuk memindahkan pelbagai bahan kimia menghakis dengan selamat dan boleh dipercayai.
01
Automotif / Sukan permotoran
Digunakan dalam talian brek, talian klac, dan untuk minyak dan bahan api, kerana pelapik PTFE mencipta penghalang tidak telap terhadap wap bahan api dan hos menahan pengembangan talian.
02
Farmaseutikal dan Ketulenan Tinggi
Untuk aplikasi yang memerlukan ketulenan tinggi dan pembersihan mudah, seperti sistem CIP (bersih-di-tempat) dan SIP (mensterilkan-di-tempat).
03
Perindustrian Am
Sesuai untuk pelepasan pemampat udara, saluran gas atau wap dan-situasi tekanan tinggi dalam pembuatan.
04
Pembayaran&Penghantaran
|
Pembungkusan |
Kadbod / Pallet / Kotak Kayu |
|
Kaedah penghantaran |
Melalui ekspres. Melalui udara, Melalui Laut |
|
Pelabuhan FOB |
Shenzhen |
|
Masa pengeluaran |
Bergantung pada kuantiti anda (3~15 hari) |
|
OEM/ODM |
Tersedia |
|
Bayaran |
TT/Ali pay/Ali Assurance |
Senarai Tiub Jalinan PTFE SS
|
I.D. |
O.D. |
Ketebalan WT |
Tekanan Kerja |
Jejari Lentur |
|||||
|
(inci) |
(mm) |
(inci) |
(mm) |
(inci) |
(mm) |
(psi) |
(bar) |
(inci) |
(mm) |
|
1/8" |
3.5 |
0.264 |
6.7 |
0.039 |
1 |
3625 |
250 |
0.630 |
16 |
|
3/16" |
4.8 |
0.299 |
7.6 |
0.033 |
0.85 |
2972.5 |
205 |
0.787 |
20 |
|
1/4" |
6.4 |
0.37 |
9.4 |
0.033 |
0.85 |
2718.8 |
187.5 |
1.063 |
27 |
|
5/16" |
8 |
0.437 |
11.1 |
0.033 |
0.85 |
2356.3 |
162.5 |
1.063 |
27 |
|
3/8" |
10 |
0.516 |
13.1 |
0.033 |
0.85 |
1885 |
130 |
1.299 |
33 |
|
13/32" |
10.3 |
0.531 |
13.5 |
0.033 |
0.85 |
1812.5 |
125 |
1.811 |
46 |
|
1/2" |
12.7 |
0.638 |
16.2 |
0.039 |
1 |
1631.3 |
112.5 |
2.598 |
66 |
|
5/8" |
16 |
0.764 |
19.4 |
0.039 |
1 |
1160 |
80 |
5.906 |
150 |
|
3/4" |
19 |
0.905 |
23 |
0.047 |
1.2 |
1015 |
70 |
8.898 |
226 |
|
7/8" |
22.2 |
1.031 |
26.2 |
0.047 |
1.2 |
870 |
60 |
9.646 |
245 |
|
1" |
25.4 |
1.173 |
29.8 |
0.059 |
1.5 |
725 |
50 |
11.811 |
300 |
|
1-1/8" |
28 |
1.299 |
33 |
0.059 |
1.5 |
652.5 |
45 |
23.622 |
600 |
|
1-1/4" |
32 |
1.496 |
38 |
0.078 |
2 |
561.88 |
38.75 |
27.559 |
700 |
|
1-1/2" |
38 |
1.732 |
44 |
0.078 |
2 |
507.5 |
35 |
31.496 |
800 |
|
2" |
50 |
2.205 |
56 |
0.078 |
2 |
435 |
30 |
27.559 |
700 |
